พื้นที่ส่วนกลางและคลับเฮาส์ไม่ได้เป็นเพียงพื้นที่สำหรับใช้งาน แต่เป็นส่วนที่สะท้อนภาพลักษณ์ของโครงการโดยตรง โดยเฉพาะโครงการบ้านจัดสรร คอนโดมิเนียม และอสังหาริมทรัพย์ระดับพรีเมียมที่ต้องการสร้างความแตกต่างผ่านงานสถาปัตยกรรม รูปทรงโค้งขนาดใหญ่ หลังคา Free-form, พื้นที่เปิดโล่ง, โครงสร้าง Long-Span หรือการลดเสากลางให้น้อยที่สุด ล้วนเป็นแนวทางที่ช่วยสร้างความโดดเด่นทางสถาปัตยกรรม แต่ในอีกด้านหนึ่งก็เพิ่มความซับซ้อนให้กับการออกแบบโครงสร้าง
ตรงนี้เองที่ วิศวกรโครงสร้าง ไม่ควรมีบทบาทเพียงการตรวจว่า “ทำได้หรือไม่ได้” แต่ควรเข้ามาตั้งแต่ต้นเพื่อเปลี่ยนแนวคิดของสถาปนิกให้กลายเป็นโครงสร้างที่ ปลอดภัย ก่อสร้างได้จริง ควบคุมต้นทุนได้ และยังรักษาเอกลักษณ์ของงานออกแบบ
วิศวกรรมระบบประกอบอาคาร MEP คืออะไร และทำไมจึงสำคัญ?

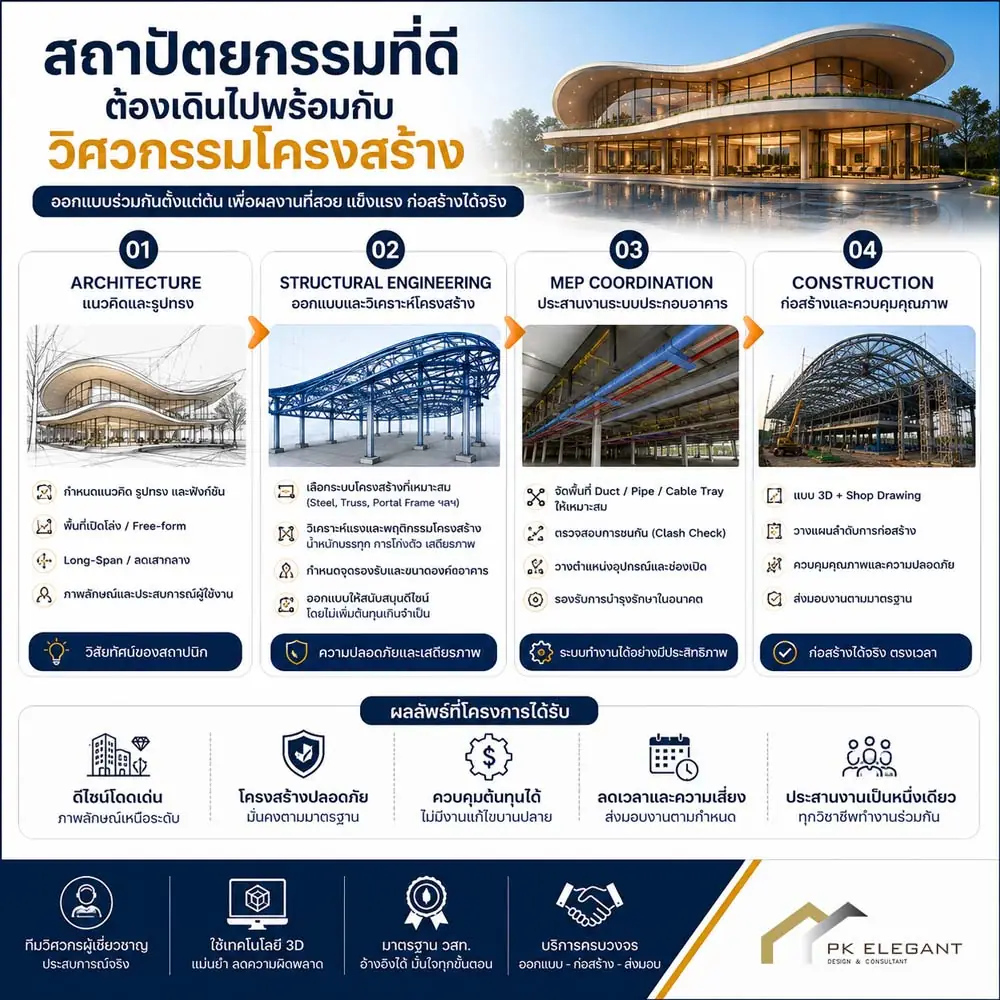

สถาปัตยกรรมที่ดีต้องเดินไปพร้อมกับวิศวกรรมโครงสร้าง
การออกแบบพื้นที่ส่วนกลางที่มีรูปทรงพิเศษจำเป็นต้องพิจารณาความสัมพันธ์ระหว่าง Architecture + Structure + MEP + Construction ตั้งแต่เริ่มโครงการ เพราะการตัดสินใจด้านรูปทรงในช่วง Concept Design สามารถส่งผลต่อระบบโครงสร้าง ต้นทุนวัสดุ และวิธีการก่อสร้างในภายหลัง
ตัวอย่างเช่น หากสถาปนิกต้องการห้องโถงขนาดใหญ่แบบไร้เสากลาง วิศวกรอาจเลือกใช้โครงสร้างเหล็กช่วงพาดกว้าง หรือ Truss เพื่อถ่ายน้ำหนักไปยังจุดรองรับที่เหมาะสม แทนการเพิ่มจำนวนเสาภายในพื้นที่
แนวคิดสำคัญจึงไม่ใช่ “ลดทอนดีไซน์เพื่อให้สร้างง่าย” แต่คือ “ออกแบบโครงสร้างให้สนับสนุนดีไซน์”
Long-Span: เมื่อพื้นที่เปิดโล่งต้องการโครงสร้างที่มีประสิทธิภาพ
หนึ่งในโจทย์ที่พบบ่อยของคลับเฮาส์คือการสร้างพื้นที่ขนาดใหญ่โดยไม่ต้องมีเสากลางมารบกวนมุมมองหรือการใช้งาน เช่น ห้องฟิตเนส ห้องจัดกิจกรรม Lobby หรือพื้นที่รับรอง
เลือกโครงสร้างให้เหมาะกับ Span และรูปแบบการใช้งาน
ระบบที่นำมาพิจารณาอาจเป็นโครงสร้างเหล็กคานช่วงยาว, Truss, Portal Frame หรือระบบโครงสร้างรูปแบบพิเศษอื่นตามลักษณะโครงการ
สิ่งที่วิศวกรต้องพิจารณาไม่ได้มีแค่ “รับน้ำหนักได้หรือไม่” แต่รวมถึง
- ระยะ Span ที่ต้องการ
- ขนาดและตำแหน่งจุดรองรับ
- การโก่งตัวของโครงสร้าง
- น้ำหนักของวัสดุปิดผิวและระบบประกอบอาคาร
- วิธีการติดตั้งและลำดับการก่อสร้าง
- พื้นที่สำหรับเดินระบบ MEP
- ต้นทุนวัสดุและงานผลิต
ดังนั้น การใช้เหล็กกำลังสูงหรือโครงถักไม่ได้มีเป้าหมายเพียงทำให้โครงสร้าง “แข็งแรงขึ้น” แต่สามารถช่วยจัดการเรื่องน้ำหนักตัวเองและรูปแบบโครงสร้างให้เหมาะกับพื้นที่เปิดโล่งได้ โดยการเลือกใช้จริงต้องอาศัยการวิเคราะห์ตามระบบโครงสร้างและมาตรฐานที่เกี่ยวข้อง
ปัจจุบัน วสท. มีมาตรฐานสำหรับการออกแบบอาคารโครงสร้างเหล็กรูปพรรณ พ.ศ. 2565 และมาตรฐานสำหรับอาคารเหล็กขึ้นรูปเย็น พ.ศ. 2567 ซึ่งครอบคลุมแนวทางด้านน้ำหนักบรรทุก การออกแบบเพื่อเสถียรภาพ และคุณสมบัติขององค์อาคารตามขอบเขตของแต่ละมาตรฐาน
Free-form Geometry: ความสวยที่ต้องถูกแปลงเป็นแรงและจุดรับน้ำหนัก
งานสถาปัตยกรรมแบบ Free-form มักมีรูปทรงที่ไม่สมมาตร โค้งเว้า หรือมีการยื่นออกจากแนวอาคารปกติ ทำให้การถ่ายแรงไม่เป็นเส้นทางที่ตรงไปตรงมาเหมือนอาคารรูปทรงสี่เหลี่ยมทั่วไป
ในมุมวิศวกรรมจึงต้องวิเคราะห์ว่า
น้ำหนักจากผิวอาคาร → ถ่ายเข้าสู่โครงสร้างรอง → คาน/Truss → เสา → ฐานราก
จะเดินทางอย่างไร
สิ่งที่ต้องพิจารณาอาจรวมถึงแรงดัด แรงเฉือน แรงบิด การโก่งตัว และเสถียรภาพของระบบโดยรวม โดยเฉพาะเมื่อรูปทรงมีการเยื้องศูนย์หรือมี Cantilever ขนาดใหญ่ การใช้ซอฟต์แวร์วิเคราะห์โครงสร้างและแบบจำลอง 3 มิติช่วยให้วิศวกรมองเห็นพฤติกรรมของโครงสร้างได้ละเอียดขึ้น และสามารถเปรียบเทียบทางเลือกต่าง ๆ ก่อนสรุปแบบก่อสร้างจริง
Live Load ของคลับเฮาส์ไม่ควรถูกคิดเหมือนบ้านพักอาศัย
พื้นที่ส่วนกลางมีลักษณะการใช้งานต่างจากพื้นที่พักอาศัยอย่างชัดเจน เพราะจำนวนผู้ใช้งานและกิจกรรมภายในพื้นที่อาจเปลี่ยนแปลงได้มาก
ตัวอย่างเช่น ห้องจัดกิจกรรม พื้นที่ออกกำลังกาย หรือพื้นที่รวมคนจำนวนมาก ย่อมต้องพิจารณาน้ำหนักบรรทุกจรตามประเภทการใช้งานจริง ไม่ควรนำค่าของพื้นที่อีกประเภทหนึ่งมาใช้โดยตรง
มาตรฐานด้านโครงสร้างของ วสท. มีการแยกพิจารณา Dead Load และ Live Load เป็นองค์ประกอบสำคัญในการออกแบบ และค่าที่ใช้จริงต้องสอดคล้องกับประเภทพื้นที่และข้อกำหนดที่เกี่ยวข้องกับโครงการนั้น ๆ ดังนั้น ในการออกแบบพื้นที่ส่วนกลาง วิศวกรต้องรู้ตั้งแต่ต้นว่าพื้นที่นั้นจะถูกใช้งานอย่างไร มีผู้ใช้งานประมาณเท่าไร มีอุปกรณ์หรือเฟอร์นิเจอร์น้ำหนักมากหรือไม่ และมีโอกาสเปลี่ยนรูปแบบการใช้งานในอนาคตหรือไม่
ทำงานร่วมกันตั้งแต่ต้น ช่วยลดต้นทุนและงานแก้ไข
ความผิดพลาดที่มีต้นทุนสูงไม่ได้เกิดจากการคำนวณโครงสร้างผิดเสมอไป แต่เกิดจาก แบบแต่ละวิชาชีพไม่สอดคล้องกัน
ตัวอย่างเช่น สถาปนิกกำหนดแนวฝ้าให้ต่ำ แต่โครงสร้างต้องใช้คานลึก ขณะที่ MEP ต้องการพื้นที่สำหรับ Duct และท่อขนาดใหญ่
เมื่อมาพบปัญหาที่หน้างาน ทุกฝ่ายอาจต้องแก้แบบพร้อมกัน ซึ่งนำไปสู่ทั้งเวลาและค่าใช้จ่ายที่เพิ่มขึ้น
Value Engineering: ลดต้นทุนโดยไม่ทำลายแนวคิดของดีไซน์
Value Engineering (VE) ไม่ควรถูกตีความว่า “เลือกวัสดุที่ถูกที่สุด”
เป้าหมายคือการหาทางเลือกที่ให้ Function + Safety + Constructability + Cost เหมาะสมที่สุด
เช่น
| แนวทาง | สิ่งที่ต้องพิจารณา |
|---|---|
| เปลี่ยนหน้าตัดเหล็ก | น้ำหนัก ความแข็งแรง และการโก่งตัว |
| เปลี่ยนระบบ Truss | Span, ความสูงโครง และพื้นที่ติดตั้ง |
| ปรับตำแหน่งเสา | ผลต่อพื้นที่ใช้งานและงานสถาปัตย์ |
| ปรับรายละเอียด Connection | ความง่ายในการผลิตและติดตั้ง |
| ปรับรูปทรงบางส่วน | ลดความซับซ้อนโดยรักษาแนวคิดเดิม |
การทำ VE ที่ดีจึงเป็นการ รักษาแก่นของสถาปัตยกรรม แต่ทำให้วิศวกรรมและงบประมาณสมเหตุสมผลมากขึ้น
3D Coordination: ลด Zero Rework ก่อนปัญหาถึงหน้างาน
สำหรับคลับเฮาส์หรือพื้นที่ส่วนกลางที่มีโครงสร้างรูปทรงพิเศษ การใช้แบบ 3 มิติในการประสานงานระหว่าง Architecture, Structure และ MEP มีประโยชน์อย่างมาก
ตัวอย่างเช่น วิศวกรอาจออกแบบคานขนาดหนึ่ง แต่เมื่อรวมกับ MEP แล้วพบว่า Duct ไม่สามารถลอดผ่านพื้นที่ดังกล่าวได้ หากตรวจพบก่อนก่อสร้าง ทีมงานสามารถปรับตำแหน่งหรือขนาดขององค์ประกอบต่าง ๆ ได้ตั้งแต่ในแบบ
กระบวนการที่มีประสิทธิภาพจึงเป็น
Architecture → Structural Design → MEP Coordination → 3D Coordination → ตรวจสอบ → Construction
แทนที่จะเป็น
ก่อสร้าง → พบปัญหา → รื้อ → แก้แบบ → ก่อสร้างใหม่
การลด Rework จึงไม่ได้ช่วยเพียงประหยัดค่าแรง แต่ยังช่วยลดความเสี่ยงต่อกำหนดการก่อสร้างและคุณภาพงานโดยรวม
Parametric Design กับการสร้างสมดุลระหว่าง “ความสวย” และ “ความแข็งแรง”
เมื่อรูปทรงของอาคารมีความซับซ้อนมากขึ้น แนวคิด Parametric Design สามารถเข้ามาช่วยเชื่อมระหว่างงานสถาปัตยกรรมและการวิเคราะห์ทางวิศวกรรมได้
แทนที่จะกำหนดรูปทรงเพียงรูปแบบเดียว ทีมสามารถสร้างตัวแปร เช่น
- ระยะ Span
- ความโค้ง
- ขนาดองค์อาคาร
- ตำแหน่งจุดรองรับ
- น้ำหนักวัสดุ
- รูปแบบโครงสร้าง
แล้วเปรียบเทียบผลลัพธ์หลายทางเลือกเพื่อหาจุดที่เหมาะสม
ประโยชน์สำคัญคือช่วยให้การตัดสินใจด้าน Design ไม่ได้อาศัยความสวยงามเพียงอย่างเดียว แต่สามารถพิจารณาร่วมกับ Structural Performance และ Cost ได้
คุมงบโครงสร้าง Free-form ตั้งแต่ Concept ไม่ใช่รอ BOQ ตอนท้าย
งานออกแบบพิเศษมักมีความเสี่ยงด้านต้นทุนมากกว่างานโครงสร้างทั่วไป เพราะอาจมีรายละเอียด Connection เฉพาะทาง งานผลิตชิ้นส่วนพิเศษ หรือขั้นตอนติดตั้งที่ซับซ้อน ดังนั้นการประเมินต้นทุนควรเริ่มตั้งแต่ช่วง Concept
แนวทางที่เหมาะสมคือเปรียบเทียบทางเลือก เช่น
Design A: รูปทรงซับซ้อน / โครงสร้างพิเศษ / ต้นทุนสูง
Design B: ลดความซับซ้อนบางส่วน / รักษาภาพรวม / ต้นทุนสมดุล
Design C: ปรับระบบโครงสร้าง / ผลิตง่ายขึ้น / ลดเวลา施工
ด้วยวิธีนี้เจ้าของโครงการสามารถตัดสินใจได้ก่อนที่แบบจะเดินไปไกลจนแก้ไขได้ยาก
วิศวกรโครงสร้างที่ดีไม่ได้หยุดความคิดสร้างสรรค์ แต่ช่วยทำให้มันเกิดขึ้นจริง
พื้นที่ส่วนกลางที่โดดเด่นสามารถกลายเป็นทั้ง Brand Identity และ Selling Point ของโครงการ เพราะเป็นพื้นที่ที่ผู้ซื้อหรือผู้ใช้งานสัมผัสได้โดยตรง แต่ความสวยงามจะสร้างคุณค่าได้เต็มที่ก็ต่อเมื่อมาพร้อมกับความปลอดภัย ความแข็งแรง อายุการใช้งาน และการบริหารต้นทุนที่เหมาะสม
ดังนั้น ความสัมพันธ์ที่ดีที่สุดระหว่างสถาปนิกกับ วิศวกรโครงสร้าง ไม่ใช่การส่งแบบให้อีกฝ่ายตรวจภายหลัง แต่คือการทำงานร่วมกันตั้งแต่วันแรก
สถาปนิกกำหนดวิสัยทัศน์
วิศวกรแปลงวิสัยทัศน์เป็นระบบ
และทีมก่อสร้างทำให้ระบบนั้นเกิดขึ้นจริง
สำหรับ PK ELEGANT แนวคิดการทำงานแบบครบวงจรช่วยให้การออกแบบ สถาปัตยกรรม โครงสร้าง งานระบบ และการก่อสร้างสามารถประสานกันเป็นภาพเดียว ตั้งแต่ Concept ไปจนถึงหน้างานจริง โดยมีเป้าหมายเดียวกันคือ ดีไซน์ที่โดดเด่น แข็งแรง ก่อสร้างได้จริง และควบคุมงบประมาณได้
