อาคารสำนักงานหรืออาคารพาณิชย์ที่ดูดีจากภายนอก อาจไม่ได้หมายความว่าอาคารนั้นมีคุณภาพในระยะยาว เพราะสิ่งที่ผู้ใช้อาคารสัมผัสทุกวันกลับเป็นสิ่งที่ซ่อนอยู่หลังผนัง ฝ้าเพดาน และพื้นที่บริการ เช่น ระบบไฟฟ้า ระบบประปา ระบบสุขาภิบาล ระบบปรับอากาศ และระบบควบคุมอาคาร
ดังนั้น การออกแบบระบบ MEP จึงไม่ใช่เพียงการวางท่อหรือเดินสายให้สามารถใช้งานได้ แต่เป็นการวางโครงสร้างพื้นฐานของอาคารตั้งแต่ต้น เพื่อให้ระบบต่าง ๆ ทำงานร่วมกันอย่างปลอดภัย มีประสิทธิภาพ ดูแลรักษาได้ง่าย และรองรับการใช้งานของผู้เช่าในอนาคต
สำหรับโครงการสำนักงาน อาคารพาณิชย์ และอาคารระดับพรีเมียม งาน วิศวกรรมระบบประกอบอาคาร จึงควรถูกพิจารณาไปพร้อมกับงานสถาปัตยกรรมและโครงสร้าง ไม่ใช่สิ่งที่ค่อยมาแก้ไขภายหลัง
วิศวกรรมระบบประกอบอาคาร MEP คืออะไร และทำไมจึงสำคัญ?

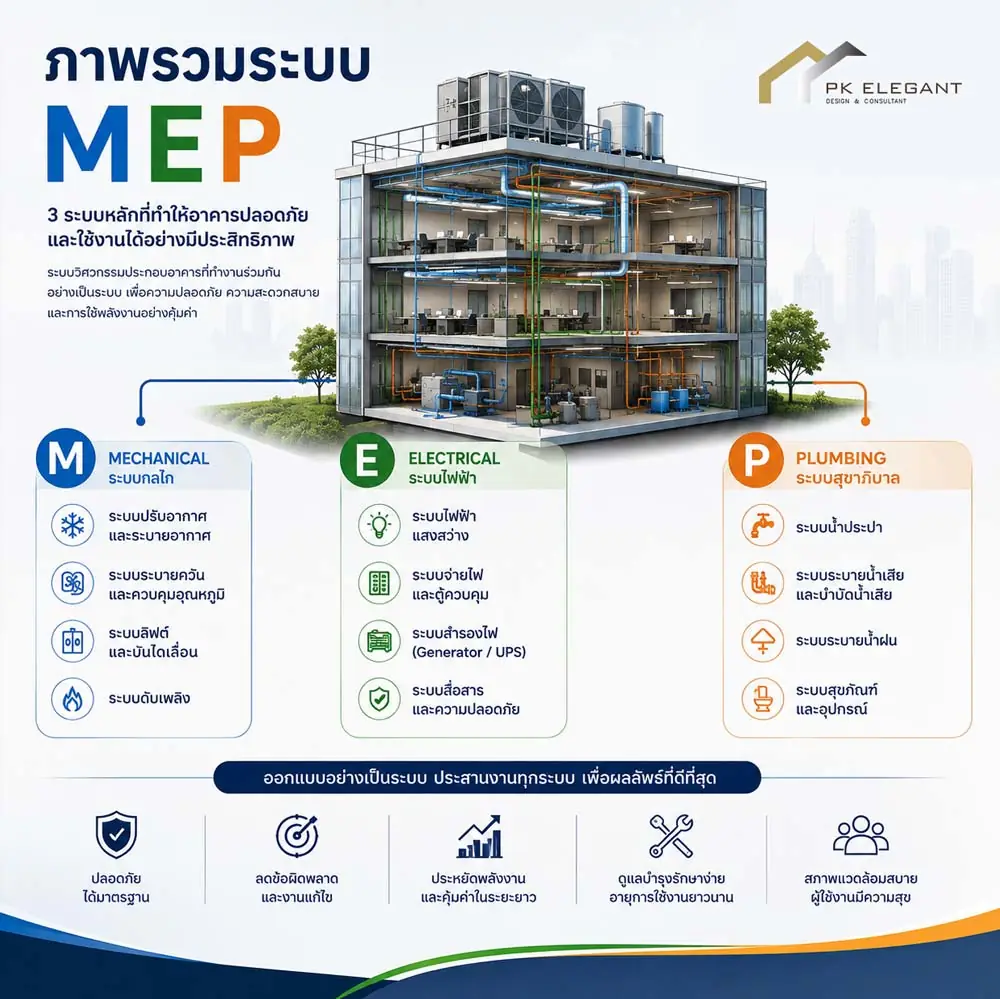

MEP ย่อมาจาก Mechanical, Electrical และ Plumbing ซึ่งเป็นกลุ่มงานระบบหลักที่ทำให้อาคารสามารถใช้งานได้จริง
| ระบบ | ขอบเขตสำคัญ | ผลต่อการใช้งานอาคาร |
|---|---|---|
| Mechanical | ระบบปรับอากาศ ระบายอากาศ และระบบเครื่องกล | ความสบายและคุณภาพอากาศ |
| Electrical | ระบบไฟฟ้า แสงสว่าง ระบบสำรองไฟ และการจ่ายกำลัง | ความปลอดภัยและความต่อเนื่องในการใช้งาน |
| Plumbing | ระบบน้ำดี น้ำเสีย ระบายน้ำ และสุขาภิบาล | สุขอนามัยและความสะดวก |
| Building Integration | การประสานงานระบบต่าง ๆ | ลดปัญหาหน้างานและเพิ่มประสิทธิภาพการบำรุงรักษา |
หัวใจของงานจึงไม่ได้อยู่ที่การออกแบบแต่ละระบบให้ดีเพียงอย่างเดียว แต่ต้องทำให้ ทุกระบบสามารถอยู่ร่วมกันในพื้นที่เดียวกันได้อย่างเหมาะสม
ตัวอย่างเช่น ท่อระบายน้ำขนาดใหญ่ต้องผ่านแนวโครงสร้าง ขณะที่ด้านบนอาจมี Duct ระบบปรับอากาศและ Cable Tray เมื่อออกแบบแยกกันโดยไม่มีการประสานงาน พื้นที่จริงอาจไม่เพียงพอจนต้องย้ายแนวระบบหรือแก้แบบระหว่างก่อสร้าง
นี่คือเหตุผลที่การออกแบบ MEP ที่ดีต้องเริ่มตั้งแต่ช่วงต้นของโครงการ
การออกแบบระบบ MEP ต้องเริ่มจาก Engineering ไม่ใช่เริ่มจากการเดินระบบ
งานระบบที่มีคุณภาพควรเริ่มจากการวิเคราะห์ความต้องการของอาคารก่อนลงรายละเอียด เช่น ลักษณะผู้ใช้งาน จำนวนผู้ใช้อาคาร พื้นที่เช่า ชั่วโมงการทำงาน โหลดไฟฟ้า ปริมาณการใช้น้ำ และเงื่อนไขของอาคาร
ระบบไฟฟ้าต้องออกแบบจาก Load และรูปแบบการใช้งานจริง
การออกแบบระบบไฟฟ้าสำหรับสำนักงานไม่ได้หมายถึงการเลือกขนาดสายไฟให้เพียงพอเท่านั้น แต่ต้องพิจารณาภาพรวมของระบบ เช่น
- Load Schedule
- การแบ่งวงจรและการจัดกลุ่มโหลด
- Main Distribution
- Single Line Diagram
- ขนาดสายไฟและอุปกรณ์ป้องกัน
- ระบบไฟฟ้าสำรองในส่วนที่จำเป็น
- ระบบ Emergency และ Essential Loads
- การรองรับโหลดในอนาคต
การกำหนดโหลดตั้งแต่ต้นช่วยให้สามารถออกแบบระบบจ่ายไฟได้เหมาะสมกับการใช้งานจริง และลดความเสี่ยงจากปัญหาไฟฟ้าไม่เพียงพอหรือการขยายระบบที่ทำได้ยากในอนาคต ซึ่งในประเทศไทย การออกแบบและติดตั้งระบบไฟฟ้าควรอ้างอิงมาตรฐานและข้อกำหนดทางวิศวกรรมที่เกี่ยวข้อง รวมถึงมาตรฐานของ วสท. ตามประเภทของระบบและโครงการ

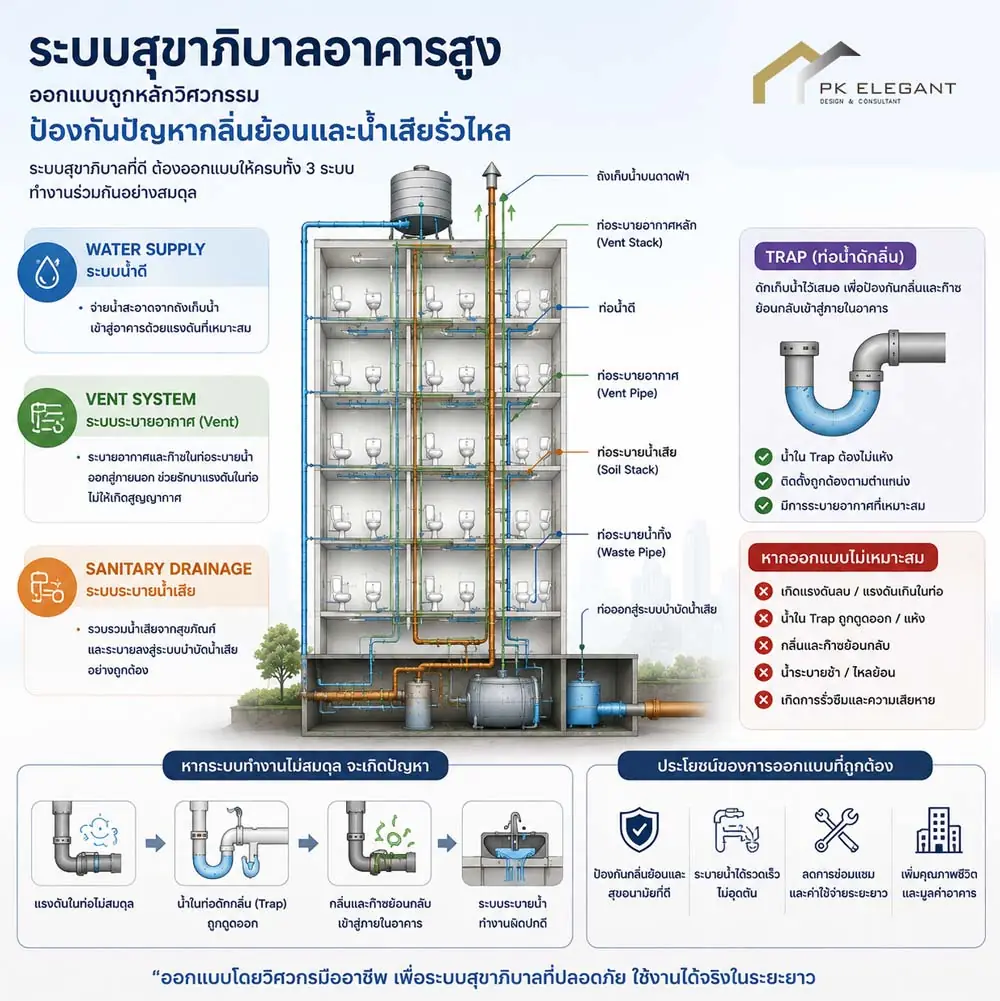

ระบบสุขาภิบาลอาคารสูง ต้องออกแบบมากกว่า “ให้น้ำไหลและน้ำทิ้งได้”
ปัญหาที่เกิดขึ้นบ่อยในอาคารไม่ได้มีเพียงท่อตัน แต่รวมถึงกลิ่นย้อน น้ำระบายช้า เสียงจากท่อ และแรงดันในระบบที่ไม่เหมาะสม
การออกแบบระบบ Plumbing และ Vent ที่เหมาะสม
ระบบสุขาภิบาลที่ดีต้องพิจารณาความสัมพันธ์ระหว่าง
น้ำดี → สุขภัณฑ์ → Drainage → Ventilation
ระบบ Vent มีบทบาทสำคัญในการช่วยควบคุมแรงดันภายในระบบระบายน้ำ เมื่อเกิดการไหลของน้ำเสีย หากออกแบบไม่เหมาะสม อาจเกิดแรงดันหรือสุญญากาศที่ส่งผลต่อ Trap และทำให้เกิดปัญหากลิ่นจากระบบระบายน้ำย้อนเข้าสู่อาคารได้
โดยเฉพาะอาคารสูง การวางแนวท่อและการแบ่งโซนระบบต้องมีการวิเคราะห์อย่างเป็นระบบ เพราะความสูงของอาคารและรูปแบบการใช้งานส่งผลต่อการออกแบบระบบ
ดังนั้น การออกแบบระบบสุขาภิบาล อาคารสูง จึงต้องพิจารณาทั้งขนาดท่อ ความลาดเอียง จุดระบายอากาศ การเข้าถึงเพื่อบำรุงรักษา และตำแหน่งของ Shaft ตั้งแต่ช่วงออกแบบ
BIM และ Revit MEP: เครื่องมือสำคัญในการลดความผิดพลาดก่อนก่อสร้างจริง
ในโครงการที่มีระบบประกอบอาคารจำนวนมาก การใช้ BIM ช่วยให้ทีมสถาปนิก วิศวกรโครงสร้าง และวิศวกร MEP ทำงานอยู่บนบริบทเดียวกัน ทำให้สามารถตรวจสอบตำแหน่งและความสัมพันธ์ของระบบก่อนลงมือก่อสร้างจริงได้
Clash Detection ช่วยตรวจปัญหาก่อนกลายเป็นปัญหาหน้างาน
ลองนึกภาพท่อระบายน้ำขนาดใหญ่ที่ออกแบบผ่านคานคอนกรีต หรือ Cable Tray ที่ชนกับ Duct ระบบปรับอากาศ หากพบปัญหาหลังติดตั้งแล้ว การแก้ไขอาจหมายถึงการรื้อระบบ เปลี่ยนเส้นทางท่อ หรือกระทบกับงานสถาปัตยกรรม
BIM ช่วยให้สามารถตรวจสอบ Clash ระหว่างระบบ MEP กับโครงสร้างและสถาปัตยกรรมได้ตั้งแต่ขั้นตอนการออกแบบ และยังใช้เพื่อประสานงานการแก้ไขก่อนเข้าสู่หน้างานจริงได้
ผลลัพธ์ที่สำคัญจึงไม่ใช่แค่โมเดล 3 มิติที่ดูสวย แต่คือ
ตรวจพบปัญหาเร็วขึ้น → ประสานงานง่ายขึ้น → ลดงานแก้ไข → ลดความเสี่ยงระหว่างก่อสร้าง
ออกแบบ MEP ให้ดี ต้องคิดถึงการบำรุงรักษาตั้งแต่ยังไม่ได้สร้าง
ระบบที่ออกแบบดีไม่ควรเพียง “ติดตั้งได้” แต่ต้อง ซ่อมได้ ตรวจสอบได้ และเข้าถึงได้
หนึ่งในจุดที่มักถูกมองข้ามคือ Shaft และ Maintenance Access ตำแหน่งของ Shaft ควรได้รับการวางแผนให้สัมพันธ์กับแนวท่อ แนวสายไฟ อุปกรณ์ และพื้นที่สำหรับช่างเข้าปฏิบัติงาน โดยเฉพาะจุดที่ต้องตรวจสอบหรือเปลี่ยนอุปกรณ์เป็นระยะ
หลักการสำคัญคือ
- แยกระบบตามหน้าที่อย่างเหมาะสม
- มีพื้นที่เพียงพอสำหรับการเข้าถึงอุปกรณ์
- ลดการเดินระบบที่ซับซ้อนเกินความจำเป็น
- เผื่อพื้นที่สำหรับงานบำรุงรักษาและการเปลี่ยนแปลงในอนาคต
- ประสานงานกับงานสถาปัตยกรรมเพื่อไม่ให้การซ่อมกระทบพื้นที่ใช้งาน
แนวคิดนี้ช่วยเปลี่ยน MEP จาก “ต้นทุนการก่อสร้าง” ให้กลายเป็นส่วนหนึ่งของ Life Cycle Value ของอาคาร
MEP ที่ดีช่วยยกระดับอาคารสู่ Smart Building และ Green Building
เมื่อโครงสร้างพื้นฐานถูกออกแบบอย่างเป็นระบบ อาคารจะสามารถต่อยอดไปสู่การใช้เทคโนโลยีที่มีประสิทธิภาพมากขึ้นได้ ตัวอย่างเช่น
- ระบบควบคุมแสงสว่างอัตโนมัติ
- Sensor ตรวจจับการใช้งานพื้นที่
- ระบบควบคุมและ Monitoring พลังงาน
- ระบบควบคุมอาคาร
- IoT Sensors
- ระบบบริหารจัดการน้ำ
- Gray Water Reuse
- การเตรียมโครงสร้างพื้นฐานสำหรับเทคโนโลยีในอนาคต
การวางระบบสำหรับ Smart Building จึงควรถูกคิดตั้งแต่ช่วงออกแบบ ไม่ใช่รอให้สร้างอาคารเสร็จแล้วจึงค่อยติดตั้งอุปกรณ์เพิ่มเติมในลักษณะเดียวกัน การออกแบบเพื่อประสิทธิภาพพลังงานและการใช้ทรัพยากรอย่างคุ้มค่า สามารถเป็นพื้นฐานสำคัญของแนวทางอาคารสีเขียวและมาตรฐานอย่าง LEED ได้
คุณภาพของ MEP ส่งผลต่อประสบการณ์ของผู้เช่าโดยตรง
ผู้เช่าอาจไม่ได้เห็น Drawing ของวิศวกร แต่สามารถรับรู้คุณภาพของงานระบบได้ทุกวัน หากไฟไม่ตก ห้องไม่ร้อน น้ำไหลสม่ำเสมอ ห้องน้ำไม่มีกลิ่น ระบบระบายอากาศทำงานดี และเมื่อเกิดปัญหาสามารถเข้าซ่อมได้โดยไม่กระทบพื้นที่ใช้งานมากเกินไป สิ่งเหล่านี้ล้วนเป็นส่วนหนึ่งของ Tenant Experience สำหรับอาคารสำนักงานระดับพรีเมียม ความน่าเชื่อถือของ Infrastructure จึงมีส่วนต่อภาพลักษณ์ของอาคารและคุณค่าที่เจ้าของโครงการมอบให้ผู้เช่า
| การออกแบบ MEP | ผลลัพธ์ต่ออาคาร |
|---|---|
| ระบบไฟฟ้ามีเสถียรภาพ | ลดความเสี่ยงต่อการหยุดชะงัก |
| ระบบสุขาภิบาลเหมาะสม | ลดปัญหาท่อตันและกลิ่น |
| BIM Coordination | ลดความเสี่ยงจากงานชนกัน |
| Maintenance Access | ซ่อมบำรุงง่ายขึ้น |
| Energy Optimization | ช่วยควบคุมต้นทุนการดำเนินงาน |
| Smart Building Infrastructure | รองรับเทคโนโลยีในอนาคต |
ดังนั้น การลงทุนกับงาน วิศวกรรมระบบประกอบอาคาร ตั้งแต่ต้นจึงไม่ได้สร้างเพียงระบบที่ใช้งานได้ แต่เป็นการสร้าง Infrastructure ที่สนับสนุนมูลค่าของอาคารตลอดอายุการใช้งาน
PK ELEGANT กับงานออกแบบระบบ MEP แบบครบวงจร
สำหรับโครงการที่ต้องการควบคุมคุณภาพตั้งแต่การออกแบบ การประสานงานระบบ ไปจนถึงการก่อสร้างจริง การทำงานแบบครบวงจรช่วยให้แต่ละส่วนของโครงการสามารถเชื่อมโยงกันได้มากขึ้น
PK ELEGANT ให้บริการงานแบบครบวงจร โดยสามารถวางแผนและดำเนินงานตั้งแต่งานออกแบบ งานระบบ งานก่อสร้าง และการประสานงานในภาพรวมของโครงการ แนวคิดสำคัญคือการมองอาคารเป็นระบบเดียวกัน ไม่ใช่การแยกงานแต่ละส่วนออกจากกัน เพราะงานสถาปัตยกรรม โครงสร้าง และ MEP ล้วนส่งผลต่อกันตลอดกระบวนการก่อสร้าง
โครงการสำนักงาน อาคารพาณิชย์ และอาคารระดับพรีเมียม การเริ่มต้นด้วยการออกแบบที่มีพื้นฐานทาง Engineering และการประสานงานที่ดี จึงเป็นหนึ่งในปัจจัยสำคัญที่จะช่วยลดปัญหาในระยะก่อสร้างและเพิ่มประสิทธิภาพของอาคารในระยะยาว
